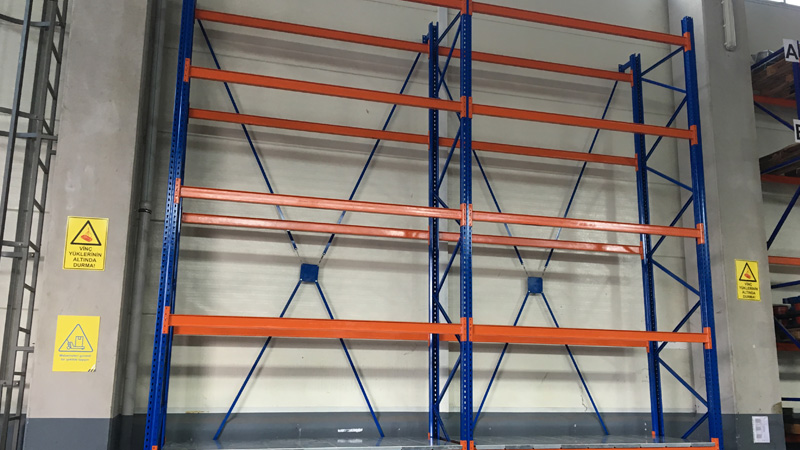

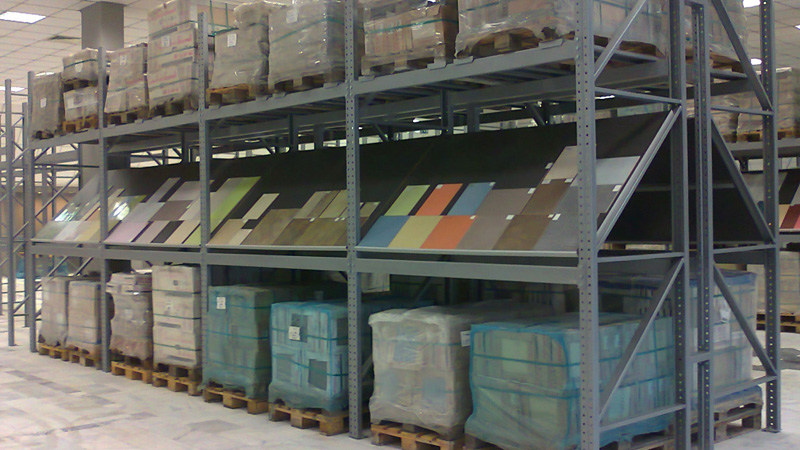

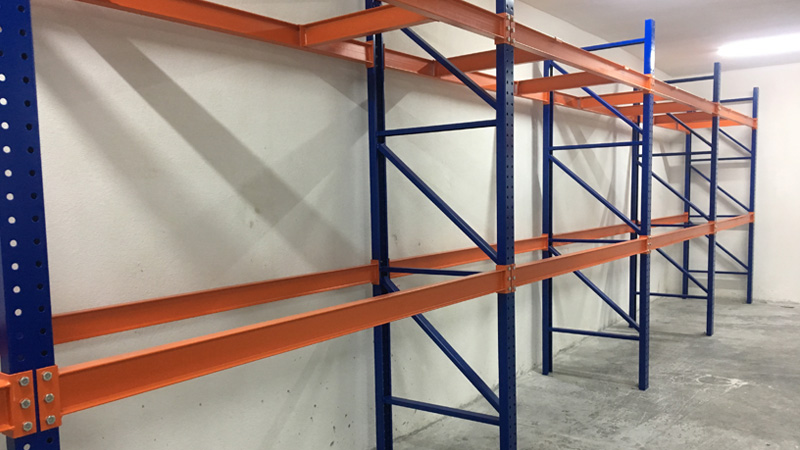

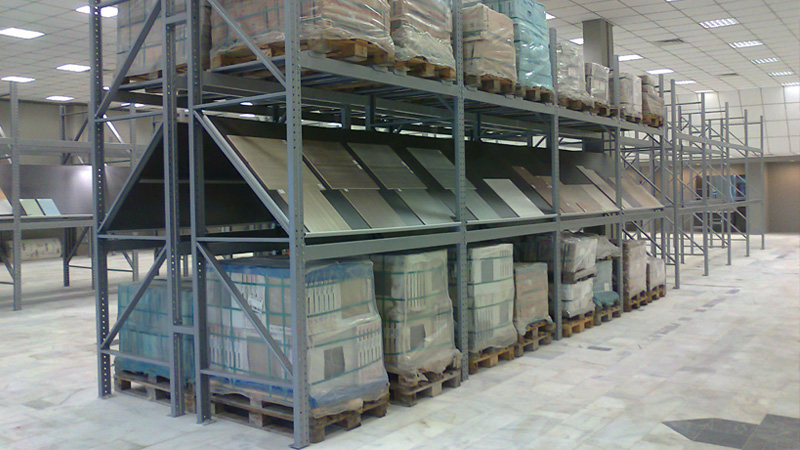

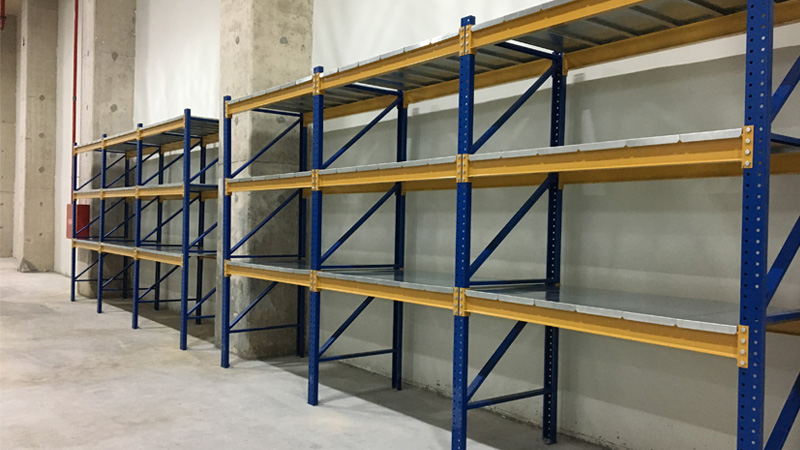

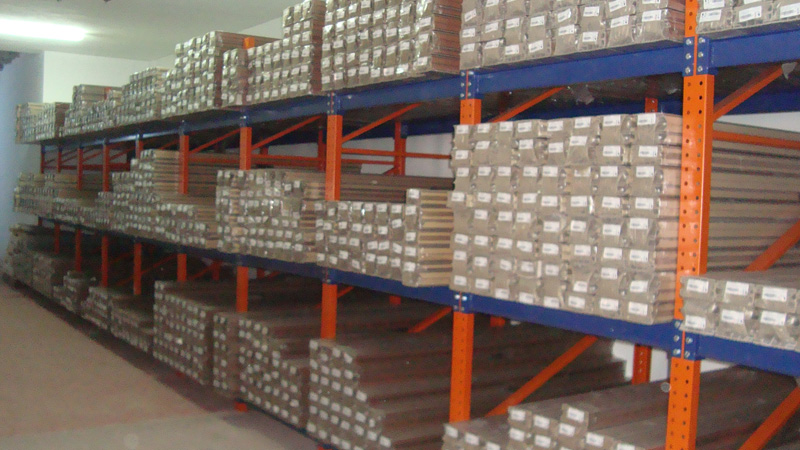

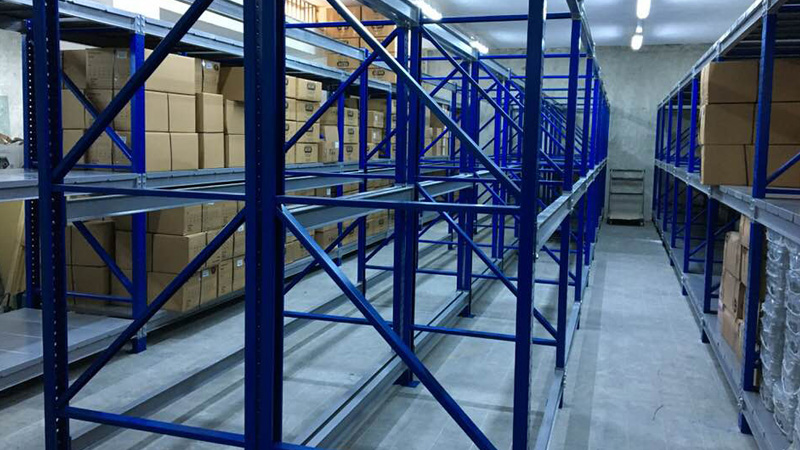

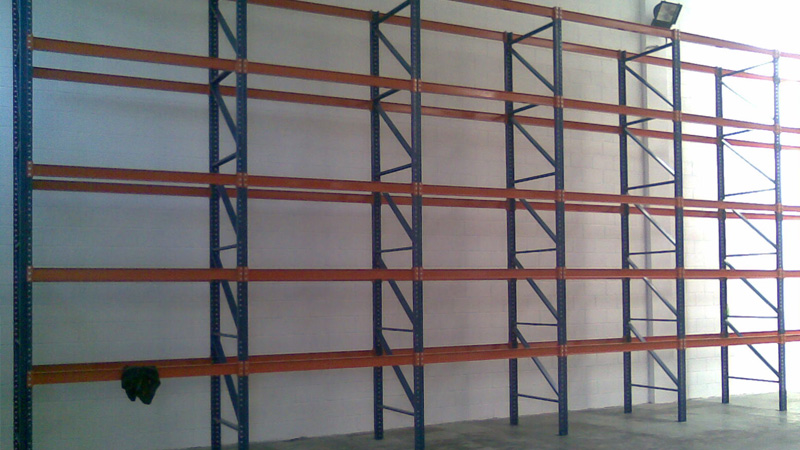

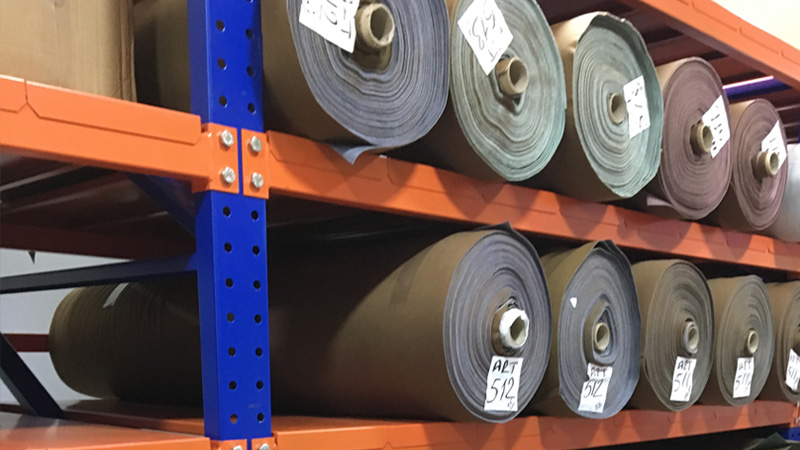

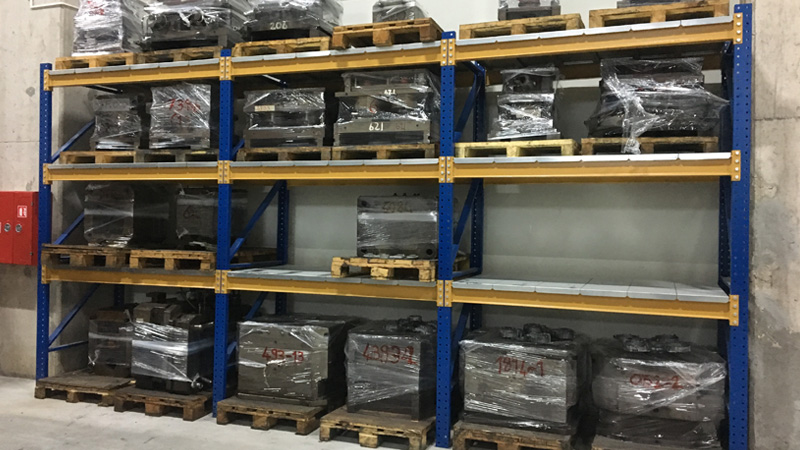

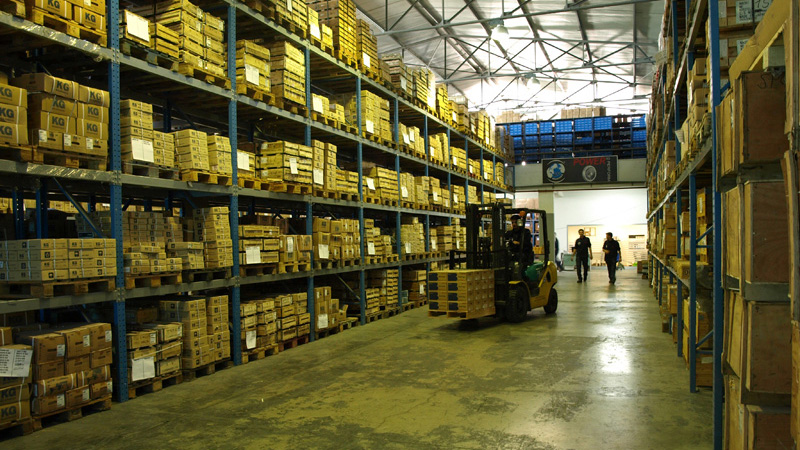

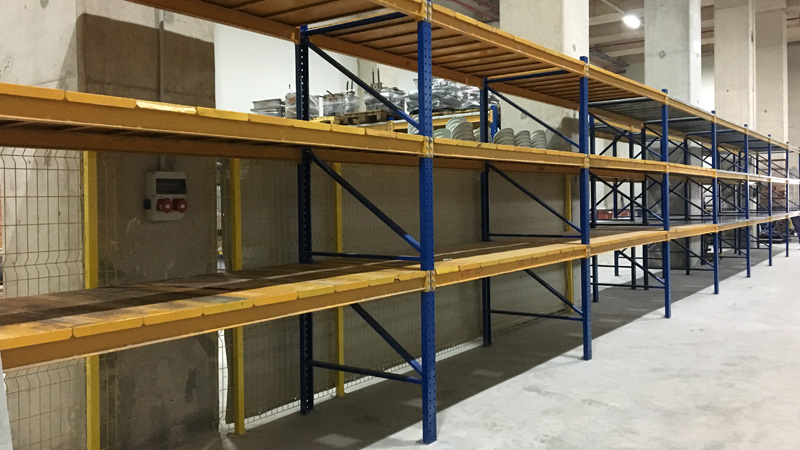

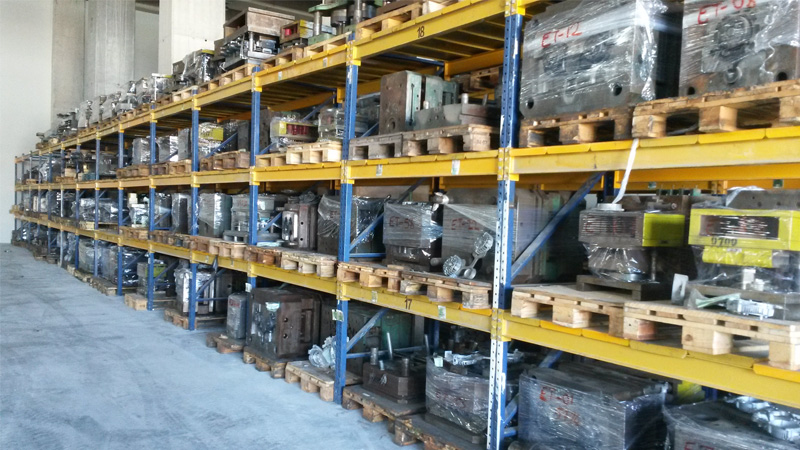

Reck Sistem Ağır Hizmet Rafları, çok çeşitli ve ebatsız ürünlerin yanısıra, dünya standartlarında kabul edilmiş, europalet ölçülerinde,stok sahası elde etmek için tasarlanmış raf modelidir.
Reksan ürünleri ile çok yönlü ve alternatifli istifleme alanları oluştururken, özel gereksinimleriniz için de, en ekonomik çözümlere ulaşacaksınız. Endüstriyel depolama rafları , çok çeşitli ve ebatsız ürünlerin yanısıra, dünya standartlarında kabul edilmiş, europalet ölçülerinde,stok sahası elde etmek için tasarlanmış raf modelidir. İyi bir planlama ile maksimum depolama alanı kazanmak mümkündür.
TEKNİK BİLGİ
TRAVERS BOYU:
Palet taşıntısı da dahil, palet sayısına ve ölçülerine göre değişir. 3 adet Europalet yan yana koyulduğunda net travers genişliği (3x800mm) (paletlerin yan yana genişliği )+ (4x75mm) (güvenlik açıklığı)=2700mm. olur.
KATLAR ARASI YÜKSEKLİK:
Katlar arası yükseklik 50 mm'de bir değişebilir. Palet yüksekliklerine göre belirlenir. Kat yükseklikleri (h) eklendikçe en son (h3) raf yüksekliği bulunmuş olur.
RAF YÜKSEKLİĞİ:
En üst paletin oturduğu traversin yüzeyine kadar olan yüksekliktir.Diğer unsurlar arasında istifleme makinasının kaldırma yüksekliği(h3) deponun tavan yüksekliğine ve istenilen kat yüksekliğine bağlıdır. Paletlerin en üst traverse uygun konabilmesi için,prensip olarak, makine kaldırma yüksekliğinin (h3) üst travers yüksekliğinden 200 mm daha fazla olması gereklidir.
RAF DERİNLİĞİ:
Raf derinliği ayak derinliğidir. Aynı zamanda ön ve arka traverslerin dış kenarlara olan uzaklığıdır. Standart olarak bu ölçü tek sıra raflarda 1050 mm ve sırt sırta gelen çift sıra raflarda (1050+1050)+250=2350 mm'dir. Paletler, raflara 1200 mm.lik derinlik kısmından konur ve emniyet çıkıntıları önden ve arkadan 75 mm'dir. Çift sıra raflarda, sırt sırta gelen paletlerin birbirine çarpmaması için aralarında 100 mm'lik bir emniyet boşluğu olmalıdır. Raf sisteminin omurgası olan taşıyıcı ayaklar, yüksek mukavemetli profiller A1 kalite Ereğli ürünü, DKP sacdan üretilir. ROLL-Forming hatlarında yekpare olarak istenilen boyda çekilir.
YÜZEY KAPLAMA:
Reksan ürünleri, elektrostatik yaş boya/toz boya kabinlerinde boyanır.150ºC'de pişirilerek, boyanın doğal ortamlarda zarar görmesi önlenir.
TEK PALETLİ RAF SİSTEMLERİ:
Tek bölüm rafları her seviyede, her bölüm için bir paleti depolamaktadır. Köşeli profiller yükü desteklemektedir. Birim yükünün en iyi şekilde yerleştirilmesiyle, tek bölümlü raflar, yüklerin doğrudan paletten yada raftan alınmasına imkan sağlar. Ağır yüklü paletler için kullanılan raf sistemidir.
AVANTAJLARI:
- Yüksek etkinlikte istifleme ve yük alabilme
- Bütün ürünlere doğrudan ulaşım
- Rastgele yerleştirme ile yüksek kullanım
- Manuel veya otomatik istif araçlarıyla kullanım olanağı
- Yük yerleştirme ve almada öncelik (FİFO)
- Ağır yüklü paletler için kullanılır.
Dikey ayak 2.00 mt ve katları olarak max. 8.00 mt eksiz olarak üretilmektedir. Taşıyıcı traversler europalet standartlarında, sıralı olarak max.2 ve3 palete göre 1800 veya 2700 mm uzunluğunda imal edilmektedir.
Taşıma kapasitesi 1200-7500 kg kapasitelidir. Stoklanması düşünülen ürünler için palet ağırlığı ile kullanılacak travers cinsi orantılı olmalıdır.
Reck sistem ağır hizmet rafları ölçü ve kalınlıklar şu şekildedir,
| MALZEME CİNSİ | ÖLÇÜ |
|---|---|
| RECK AYAK | 1050 x 2000 RECK AYAK |
| RECK AYAK | 1050 x 2500 RECK AYAK |
| RECK AYAK | 1050 x 3000 RECK AYAK |
| RECK AYAK | 1050 x 3500 RECK AYAK |
| RECK AYAK | 1050 x 4000 RECK AYAK |
| RECK AYAK | 1050 x 4500 RECK AYAK |
| RECK AYAK | 1050 x 5000 RECK AYAK |
| RECK AYAK | 1050 x 5500 RECK AYAK |
| RECK AYAK | 1050 x 6000 RECK AYAK |
| TRAWERS | NPİ100 x 1800 CM TRAWERS |
| TRAWERS | NPİ100 x 2700 CM TRAWERS |
| TRAWERS | 50 x 100 x 1800 CM TRAWERS |
| TRAWERS | 50 x 100 x 2700 CM TRAWERS |
| GALVANİZ TABLA | 30 x 105 TABLA 1,50 MM |
| GALVANİZ TABLA | 30 x 105 TABLA 2,00 MM |
| MAPA | 30 CM MAPA |
| KONSOL | 105 CM KONSOL |
| KONSOL | 150 CM KONSOL |
